脈沖布袋除塵器的結構
來源：泊頭市天潤環保機械設備有限公司發布時間：2025/8/26 15:25:31
脈沖布袋除塵器的結構
該設備的工作原理堪稱氣固分離技術的典范，其運行過程猶如精密的呼吸循環系統。當含塵氣流以3-5m/s的速度進入除塵器時，首先在導流板作用下完成初級沉降，隨后氣流如同穿過茂密的"濾袋森林"，0.1μm以上的顆粒物被濾袋表面形成的粉塵初層牢牢捕獲，凈化效率高。隨著運行時間的推移，濾袋表面逐漸形成穩定的"粉塵蛋糕"，此時壓差監測系統如同敏銳的"神經系統"，當檢測到1.5kPa的設定壓差時，立即觸發清灰程序。壓縮空氣在0.2-0.6MPa壓力下，以0.1秒的極短脈沖時間從噴吹管噴射而出，形成強烈的反向氣流，使濾袋產生類似"心跳"的劇烈抖動，附著粉塵應聲而落。這種分室離線清灰方式，既確保了清灰性，又避免了二次揚塵。整個工作循環猶如精密的鐘表機構，周而復始地維持著設備的效率高的運行，排放濃度可穩定控制在10mg/m³以下。
一、脈沖式布袋除塵器的結構解析

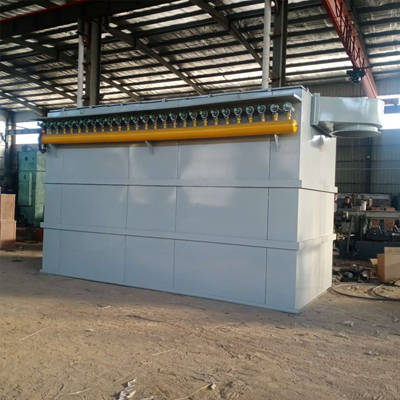

脈沖布袋除塵器
作為工業除塵領域的精密設備，其結構設計猶如精密的機械交響樂，各部件協同奏效。
該設備采用模塊化設計，主體結構可分為三大功能單元：上箱體猶如設備的"冠冕"，采用氣密性頂蓋與出風口一體化設計，確保凈化氣體零泄漏；中箱體作為除塵"主戰場"，內部采用矩陣式懸掛的PTFE覆膜濾袋，其表面密布的微孔結構如同精密篩網；下部錐形灰斗采用耐磨鋼板制造，內壁光滑如鏡，確保粉塵順暢滑落。
進風均流管采用多孔板導流技術，使含塵氣流如涓涓細流均勻分布。高剛性鋼結構支架猶如設備的"骨骼"，通過有限元分析優化設計，可抵御8級地震烈度。
脈沖噴吹系統如同設備的"呼吸系統"，由電磁閥、文氏管和噴吹管組成精密氣路網絡。
二、脈沖式布袋除塵器的工作原理詳解
該設備的工作原理堪稱氣固分離技術的典范，其運行過程猶如精密的呼吸循環系統。當含塵氣流以3-5m/s的速度進入除塵器時，首先在導流板作用下完成初級沉降，隨后氣流如同穿過茂密的"濾袋森林"，0.1μm以上的顆粒物被濾袋表面形成的粉塵初層牢牢捕獲，凈化效率高。隨著運行時間的推移，濾袋表面逐漸形成穩定的"粉塵蛋糕"，此時壓差監測系統如同敏銳的"神經系統"，當檢測到1.5kPa的設定壓差時，立即觸發清灰程序。壓縮空氣在0.2-0.6MPa壓力下，以0.1秒的極短脈沖時間從噴吹管噴射而出，形成強烈的反向氣流，使濾袋產生類似"心跳"的劇烈抖動，附著粉塵應聲而落。這種分室離線清灰方式，既確保了清灰性，又避免了二次揚塵。整個工作循環猶如精密的鐘表機構，周而復始地維持著設備的效率高的運行，排放濃度可穩定控制在10mg/m³以下。
